W zacisku hamulcowym wszystko zaczyna się od niewielkiego, ale bardzo obciążonego elementu. Sama budowa tłoczka hamulcowego wygląda niepozornie, ale to właśnie od niej zależy szczelność układu, równy docisk klocka i to, czy hamulec po puszczeniu pedału wróci do spoczynku bez oporu. W praktyce najczęściej rozbijam ten temat na trzy rzeczy: z czego tłoczek jest zrobiony, jak współpracuje z uszczelnieniem i po czym poznać, że zaczyna się zacierać.
Najważniejsze rzeczy, które decydują o pracy tłoczka
- Tłoczek przenosi ciśnienie płynu hamulcowego na klocek, ale sam nie pracuje bez uszczelki i osłony.
- Najważniejsze elementy to gładka powierzchnia robocza, rowek pod uszczelnienie, osłona przeciwpyłowa i gniazdo w korpusie zacisku.
- Po puszczeniu hamulca tłoczek cofa się tylko minimalnie, a nie sprężyną jak w bębnie.
- Objawy problemów to gorące koło, ściąganie auta, nierówne zużycie klocków i ślady płynu przy zacisku.
- Jeśli w środku pojawiła się korozja albo wżery, sama wymiana uszczelek zwykle nie wystarczy.
W układzie tarczowym tłoczek jest po prostu ruchomym cylindrem, który porusza się w gnieździe zacisku i naciska na klocek hamulcowy. Z zewnątrz widać tylko jego czoło, ale cała robota dzieje się na styku powierzchni roboczej, uszczelnienia i korpusu zacisku. W seryjnych autach spotkasz najczęściej stal lub stal nierdzewną, czasem aluminium albo materiał kompozytowy; ważniejsze od samego surowca bywa jednak to, jak dobrze zabezpieczono powierzchnię przed korozją i przegrzaniem.
W sportowych zaciskach konstrukcja robi się bardziej wyspecjalizowana. Brembo opisuje rozwiązania z tłoczkami z kanałami chłodzącymi, zintegrowanymi uszczelnieniami przeciwpyłowymi i twardszym wykończeniem powierzchni, bo przy mocnym obciążeniu nie wystarcza już sama sztywność korpusu. To dobry przykład tego, że w hamulcach liczy się nie tylko siła docisku, ale też kontrola temperatury.
Najprościej mówiąc, tłoczek ma działać lekko, ale bez luzu. Jeśli zaczyna pracować z oporem, układ szybko pokazuje to kierowcy przez hałas, grzanie się koła albo nierówne zużycie klocków. I właśnie dlatego tak ważne jest zrozumienie, z czym on naprawdę współpracuje.
Jak wygląda tłoczek od środka i co naprawdę go otacza
Sam tłoczek to tylko część układanki. W praktyce pracuje on w bardzo ciasnym gnieździe, a o jego sprawności decydują elementy, które wielu kierowców myli ze sobą albo całkiem pomija przy diagnozie. Uszczelniacz roboczy trzyma płyn hamulcowy i pomaga w cofnięciu tłoczka, a osłona przeciwpyłowa chroni wszystko przed wodą, solą i brudem z drogi.
| Element | Po co jest | Co się dzieje przy zużyciu |
|---|---|---|
| Tłoczek | Przenosi ciśnienie płynu na klocek i dociska go do tarczy | Może się zacierać, rdzewieć albo pracować nierówno |
| Uszczelniacz roboczy | Uszczelnia układ i pomaga cofnąć tłoczek po puszczeniu hamulca | Twardnieje, pęka lub traci elastyczność |
| Osłona przeciwpyłowa | Oddziela wnętrze zacisku od wody, pyłu i soli | Po pęknięciu przyspiesza korozję i zacieranie |
| Gniazdo w korpusie zacisku | Utrzymuje tłoczek w osi i prowadzi jego ruch | Korozja gniazda blokuje płynny ruch nawet przy dobrym tłoczku |
| Płyn hamulcowy | Przenosi ciśnienie z pompy do zacisku | Zanieczyszczony lub stary przyspiesza zużycie uszczelnień |
Jeśli ktoś myli uszczelniacz główny z osłoną przeciwpyłową, zwykle potem źle ocenia stan całego zacisku. Pierścień uszczelniający odpowiada za szczelność i kontrolowany powrót tłoczka, a osłona ma po prostu nie dopuścić do tego, żeby do środka weszła sól i wilgoć. To właśnie te warstwy decydują, czy układ będzie pracował lekko przez lata, czy zacznie się przycinać po jednej zimie.
Warto też pamiętać, że w niektórych zaciskach tłoczek ma dodatkowe rozwiązania konstrukcyjne, na przykład lepszą odporność cieplną albo specjalną powłokę powierzchniową. W dokumentacji ATE dla wybranych stałych zacisków spotyka się nawet wyraźne rozdzielenie takich elementów jak pierścień uszczelniający, osłona przeciwpyłowa i osłona ochronna, bo każdy z nich robi coś innego. To nie detal katalogowy, tylko realna różnica w trwałości.
Jak tłoczek zamienia ciśnienie na docisk klocka
Hamowanie zaczyna się od prostego ruchu pedału, ale kończy się bardzo dużym obciążeniem w małym miejscu. Pompa hamulcowa wytwarza ciśnienie w płynie, a to trafia do zacisku i wypycha tłoczek, który dociska klocek do tarczy. W zacisku pływającym siła reakcji przesuwa cały korpus po prowadnicach i dociska drugi klocek, a w stałym oba tłoczki naciskają z dwóch stron jednocześnie.
W dokumentacji ATE dla niektórych stałych zacisków podano maksymalne ciśnienie robocze rzędu 120 bar, więc mówimy o naprawdę dużych obciążeniach jak na tak niewielki element. Nic dziwnego, że średnica tłoczka ma znaczenie: w katalogu tego producenta spotyka się m.in. średnice 42, 48, 54, 57 i 60 mm, a w wersjach 4-tłoczkowych 40, 44, 48 i 57 mm. Im większa powierzchnia, tym większy docisk przy tym samym ciśnieniu, ale też większe wymagania wobec uszczelnień i płynu.
Po puszczeniu pedału hamulca ciśnienie spada, a elastyczny pierścień uszczelniający odkształca się i pomaga cofnąć tłoczek o ułamek milimetra. To właśnie dlatego hamulec nie powinien trzymać tarczy stale, ale też nie może oddalać klocka za mocno, bo wtedy rośnie skok pedału. W poprawnie działającym układzie równowaga między dociskiem a cofnięciem jest bardzo mała, ale niezwykle ważna. Kiedy ta równowaga się psuje, od razu widać to w objawach na drodze.
Po czym poznać, że coś jest nie tak

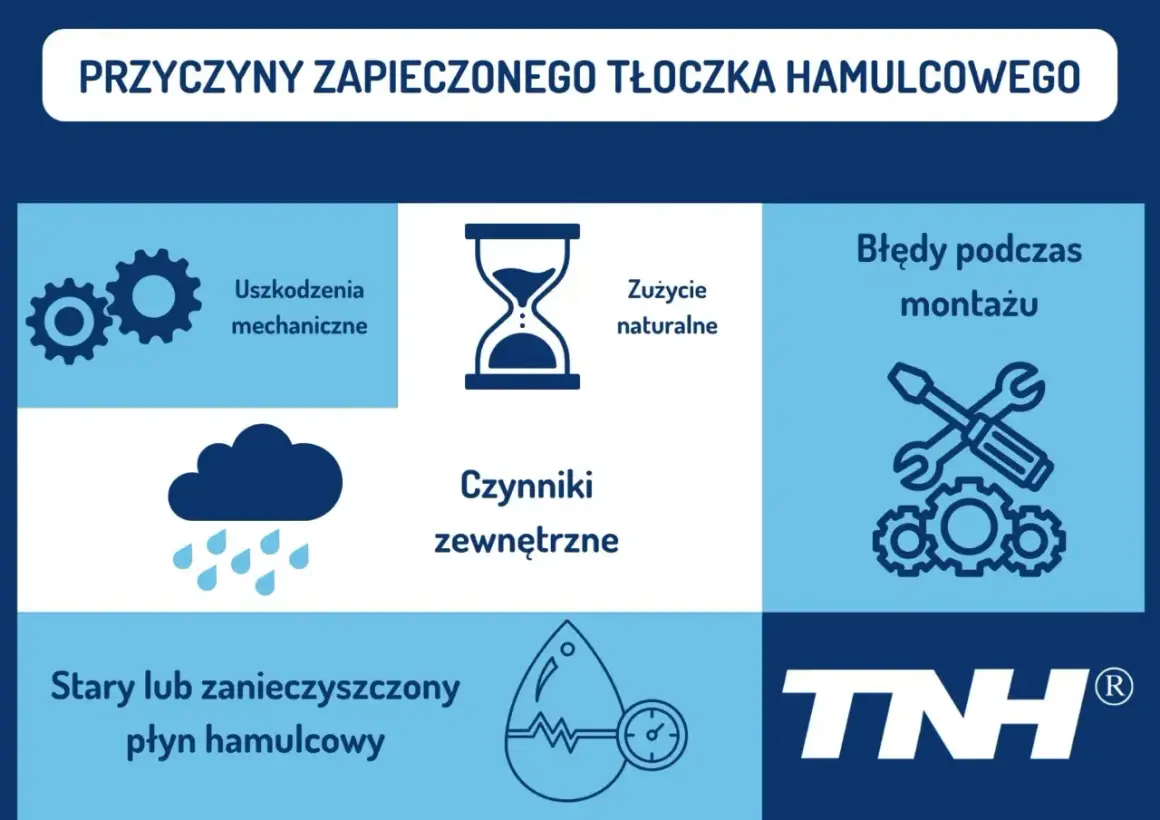

W uszkodzonym zacisku problem nie zawsze zaczyna się od wycieku. Częściej pierwsze sygnały są dużo bardziej prozaiczne: auto zaczyna lekko ściągać przy hamowaniu, jedno koło jest wyraźnie gorętsze od drugiego albo wewnętrzny klocek zużywa się szybciej niż zewnętrzny. To właśnie wtedy zaczynam podejrzewać, że tłoczek przestał pracować swobodnie.
| Objaw | Najczęstsza przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Auto ściąga przy hamowaniu | Tłoczek nie cofa się równomiernie albo zacisk pracuje z oporem | Osłonę przeciwpyłową, prowadnice i temperaturę kół po jeździe |
| Jedno koło mocno się grzeje | Zapieczony tłoczek, zablokowany powrót ciśnienia lub przewód działający jak zaworek | Stan przewodu elastycznego i płynność ruchu tłoczka |
| Nierówne zużycie klocków | Korozja tłoczka, zużyte uszczelnienie albo źle pracujące prowadnice | Grubość klocków po obu stronach i powierzchnię roboczą tłoczka |
| Mokry nalot przy zacisku | Nieszczelny uszczelniacz lub pęknięty przewód hamulcowy | Okolicę gniazda, poziom płynu i ślady przy odpowietrzniku |
| Pisk i opór po puszczeniu hamulca | Brud pod osłoną, korozja lub zanieczyszczone gniazdo tłoczka | Stan osłony i reakcję tłoczka na lekki nacisk |
Ja zawsze pamiętam o jednej rzeczy: nie każdy opór oznacza winny tłoczek. W zacisku pływającym bardzo często zacierają się prowadnice, a w samym układzie może też zawodzić przewód elastyczny, który nie puszcza ciśnienia tak, jak powinien. Dlatego przed decyzją o regeneracji trzeba sprawdzić cały tor pracy, a nie tylko ten jeden widoczny element.
Jak ocenić stan bez zgadywania
Najrozsądniej zaczynam od oględzin po zdjęciu koła. Szukam pęknięć osłony, śladów rdzy, wilgoci przy zacisku i nierównego zużycia klocków. Jeśli tłoczek ma gładką powierzchnię i porusza się płynnie, często wystarcza zestaw naprawczy. Jeśli widać wżery albo korozję w gnieździe, robi się już dużo mniej optymistycznie.
- Sprawdź osłonę przeciwpyłową i okolice tłoczka. Pęknięta guma niemal zawsze oznacza, że do środka zaczęła wchodzić wilgoć i brud.
- Oceń powierzchnię tłoczka. Szukaj rdzy, rowków, wżerów i śladów przegrzania.
- Porównaj zużycie klocków. Jeśli wewnętrzny klocek znika szybciej, tłoczek albo prowadnice nie pracują tak, jak trzeba.
- Delikatnie wciśnij tłoczek odpowiednim narzędziem. Powinien wracać równo, bez zacięć i skoków.
- Sprawdź stan płynu hamulcowego. Bardzo stary, ciemny płyn nie musi od razu powodować awarii, ale przyspiesza zużycie uszczelnień i korozję wewnątrz układu.
Z doświadczenia najlepiej naprawiają się układy, w których problem zatrzymano wcześnie. Głębokie wżery na powierzchni tłoczka albo korozja gniazda oznaczają zwykle wymianę całego elementu, bo nowy komplet uszczelnień nie naprawi mechanicznie zniszczonej powierzchni. Jeśli trzeba użyć dużej siły, żeby tłoczek w ogóle ruszył, ja nie traktuję tego jako „normalnego oporu”, tylko jako sygnał alarmowy.
Dlaczego typ zacisku zmienia całą historię
Nie każdy tłoczek pracuje w takim samym układzie. W zacisku pływającym zwykle masz jeden tłoczek i przesuwający się korpus, w stałym kilka tłoczków naciska z obu stron tarczy, a w tylnych zaciskach z elektrycznym hamulcem postojowym dochodzi jeszcze mechanizm śrubowy albo silnik, który zmienia sposób cofania tłoczka po serwisie.
| Typ zacisku | Jak pracuje tłoczek | Co to daje | Na co uważać przy serwisie |
|---|---|---|---|
| Pływający | Jeden tłoczek dociska wewnętrzny klocek, a cały zacisk przesuwa się na prowadnicach | Prosta konstrukcja, popularna w autach osobowych, łatwiejsza i tańsza obsługa | Trzeba pilnować prowadnic i osłon, bo to one najczęściej robią problem |
| Stały wielotłoczkowy | Tłoczki pracują po obu stronach tarczy i dociskają klocki symetrycznie | Sztywniejszy zacisk, lepsza równomierność docisku i zużycia | Więcej uszczelnień i więcej miejsc, które trzeba utrzymać w czystości |
| Tylny z EPB | Tłoczek współpracuje z mechanizmem elektrycznym lub śrubowym | Łączy hamulec roboczy z postojowym w jednym module | Po serwisie trzeba go cofnąć zgodnie z procedurą, a nie siłowo wciskać jak w prostym zacisku |
Właśnie tu widać, dlaczego producentom tak zależy na szczegółach konstrukcyjnych. Brembo w sportowych zaciskach podkreśla znaczenie tłoczków z kanałami chłodzącymi, zintegrowanych uszczelnień przeciwpyłowych i twardszych powłok, bo przy wyższej temperaturze każdy detal wpływa na trwałość i powtarzalność hamowania. Im mocniej układ pracuje termicznie, tym mniej wybacza przypadkowy dobór części i smarów.
Kiedy regeneracja ma sens, a kiedy lepiej postawić na wymianę
Ja zwykle stosuję prostą zasadę. Jeśli osłona przeciwpyłowa jest uszkodzona, ale tłoczek ma gładką powierzchnię i gniazdo nie jest zjedzone przez korozję, regeneracja ma sens. Jeśli jednak widać głębokie wżery, mocne zatarcie albo uszkodzenie powierzchni pracy, bezpieczniej jest wymienić cały zacisk albo przynajmniej element roboczy, jeśli konstrukcja na to pozwala.
- Regeneracja ma sens, gdy problem ogranicza się do uszczelnień, osłony i lekkiego zużycia powierzchni.
- Wymiana jest rozsądniejsza, gdy tłoczek ma korozję punktową, a gniazdo zacisku jest już uszkodzone.
- Nie ignoruj prowadnic, bo zapieczony zacisk pływający potrafi udawać awarię tłoczka.
- Po naprawie zawsze odpowietrz układ i sprawdź, czy koło obraca się swobodnie bez ocierania.
Po każdej takiej naprawie robię jeszcze krótki test drogowy w spokojnych warunkach. To najprostszy sposób, żeby sprawdzić, czy tłoczek faktycznie wraca do właściwej pozycji, czy układ nadal grzeje koło i trzeba szukać dalej. W dobrze utrzymanym zacisku ten element nie rzuca się w oczy. I właśnie o to chodzi.
