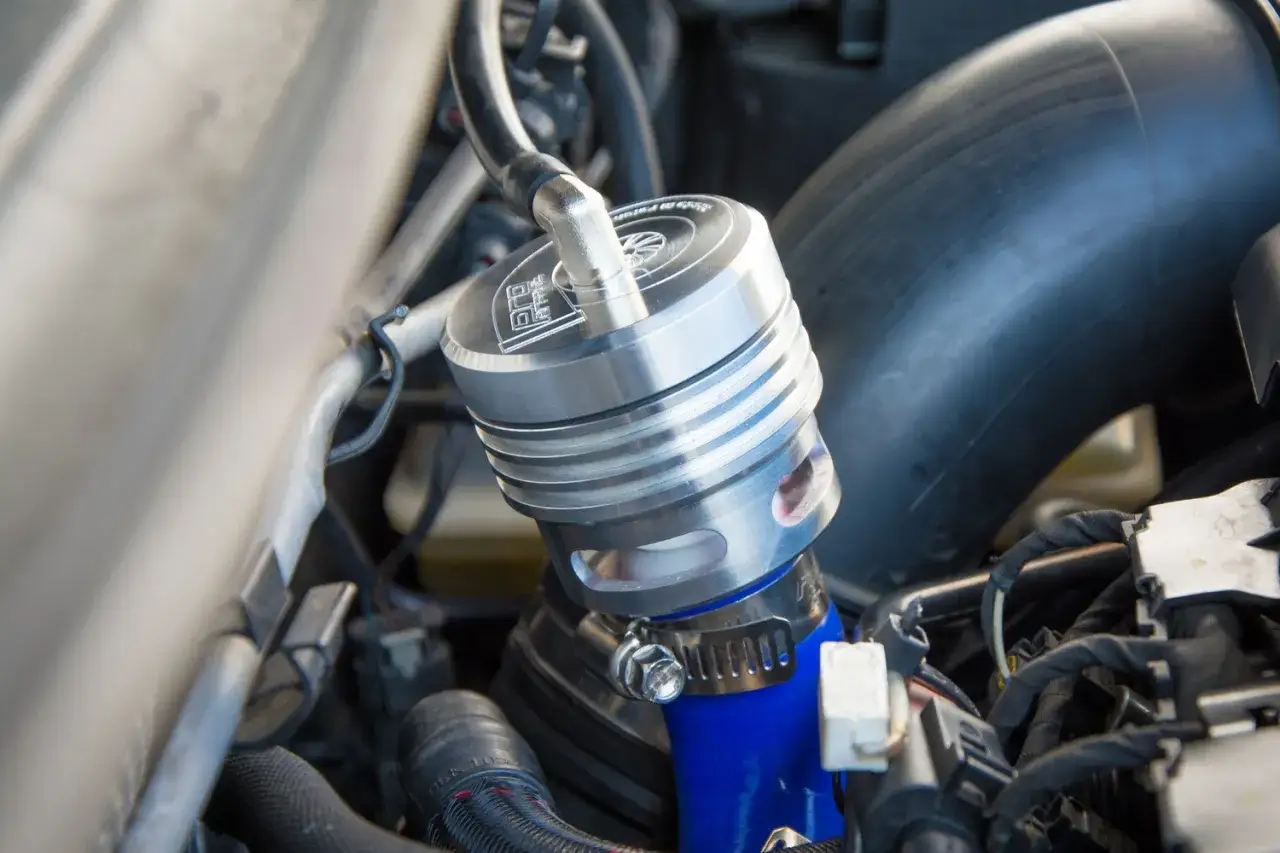

W autach z turbodoładowaniem zawór blow off nie jest ozdobą, tylko elementem, który upuszcza nadmiar ciśnienia po odjęciu gazu. Dobrze dobrany układ chroni turbosprężarkę, poprawia kulturę pracy i pozwala uniknąć typowego „strzału” powietrza, który potrafi męczyć seryjny zestaw dolotowy. Poniżej wyjaśniam, jak to działa, kiedy ma sens, ile zwykle kosztuje i jakie błędy najczęściej psują efekt.
Najważniejsze rzeczy, które warto wiedzieć
- Po zamknięciu przepustnicy sprężarka nadal tłoczy powietrze, a nadmiar ciśnienia trzeba bezpiecznie odprowadzić.
- W benzynie turbo najczęściej najlepiej sprawdza się zawór recyrkulacyjny, a nie głośny upust do atmosfery.
- W większości diesli taki układ nie daje realnej korzyści technicznej, a bywa montowany głównie dla dźwięku.
- Źle dobrana sprężyna, nieszczelność lub zły sygnał podciśnienia szybko powodują spadek mocy albo falowanie pracy silnika.
- Sam zawór nie zwiększa mocy sam z siebie, ale może poprawić reakcję układu i ochronić turbosprężarkę.
Jak działa układ upustowy i dlaczego chroni turbosprężarkę
Najprościej mówiąc, chodzi o sytuację, w której silnik nagle przestaje potrzebować doładowania, bo kierowca puszcza gaz, a sprężarka nadal kręci się z dużą prędkością. Wtedy w przewodzie dolotowym zostaje sprężone powietrze, które musi gdzieś uciec, inaczej zaczyna odbijać się od zamkniętej przepustnicy i obciążać wirnik turbiny. To właśnie ten moment prowadzi do zjawiska znanego jako compressor surge, czyli niekorzystnych pulsacji na sprężarce.
Jak opisuje Garrett, zawór upustowy jest po prostu urządzeniem, które ma nie dopuścić do surge po stronie dolotu. Montuje się go między wyjściem sprężarki a przepustnicą, zwykle za intercoolerem, a jego otwarcie sterowane jest sygnałem z kolektora ssącego. Gdy przepustnica się zamyka, podciśnienie albo spadek ciśnienia otwiera zawór i nadmiar powietrza jest wypuszczany albo do atmosfery, albo z powrotem do układu dolotowego.
Tu ważne rozróżnienie: wastegate reguluje ciśnienie po stronie spalin, a zawór upustowy zajmuje się stroną powietrza doładowującego. To dwa różne zadania, które wielu kierowców wrzuca do jednego worka. W praktyce brak właściwego upustu nie poprawia osiągów, tylko zwiększa ryzyko zużycia turbiny i pogarsza reakcję przy kolejnym wciśnięciu gazu.
To prowadzi do prostego pytania: w jakich autach taki element ma sens, a gdzie staje się głównie źródłem efektu dźwiękowego.
W jakich autach ma sens, a kiedy lepiej zostać przy seryjnym układzie
Ja zawsze zaczynam od konstrukcji silnika i sposobu pomiaru powietrza. To ważniejsze niż sam dźwięk. Inaczej zachowuje się benzyna turbo z przepływomierzem MAF (mass air flow, czyli pomiar masy zasysanego powietrza), a inaczej układ oparty na czujniku ciśnienia MAP w kolektorze. Od tego zależy, czy lepszy będzie zawór atmosferyczny, recyrkulacyjny, czy po prostu seryjny element w dobrym stanie.
| Rodzaj auta / sterowania | Najrozsądniejsze rozwiązanie | Dlaczego |
|---|---|---|
| Benzyna turbo z MAF | Recyrkulacja do dolotu | Powietrze zostało już policzone przez przepływomierz, więc upuszczenie go na zewnątrz może rozjechać skład mieszanki i kulturę pracy. |
| Benzyna turbo z MAP | Recyrkulacja albo zawór atmosferyczny po korekcie sterownika | Układ jest bardziej elastyczny, ale nadal trzeba dobrać zawór do realnego przepływu i strojenia silnika. |
| Diesel | Zwykle seryjny układ bez modyfikacji | W typowym dieslu nie ma takiego samego scenariusza zamykania przepustnicy jak w benzynie, więc korzyść techniczna jest mała albo żadna. |
| Auto na co dzień | Seryjny zawór lub wysokiej jakości recyrkulacja | W codziennej jeździe liczy się płynność, szczelność i brak niespodzianek po dłuższym czasie użytkowania. |
Motorservice zwraca uwagę, że nowoczesne zawory recyrkulacyjne potrafią skracać czas przełączania nawet o 70% względem starszych rozwiązań pneumatycznych. To dobrze pokazuje, że w nowszych autach liczy się nie tylko „syk”, ale przede wszystkim szybki spadek ciśnienia i dobra reakcja po ponownym dodaniu gazu. W praktyce często wygrywa więc nie najbardziej widowiskowy wariant, tylko ten najlepiej dopasowany do sterownika i układu dolotowego.
Jeżeli komuś zależy wyłącznie na dźwięku, a nie na funkcji, pojawiają się też symulatory pracy zaworu. Są tanie, zwykle kosztują około 50-200 zł, ale nie poprawiają pracy turbiny. To gadżet akustyczny, nie techniczne rozwiązanie.
Skoro wiadomo już, kiedy taki element ma sens, przechodzę do wyboru samego typu, bo to właśnie tutaj najłatwiej kupić coś niedopasowanego do auta.
Jak wybrać odpowiedni typ do swojego auta
W praktyce wyróżniam trzy scenariusze: recyrkulacja, upust do atmosfery i rozwiązania zintegrowane z elektroniką auta. Każde z nich działa inaczej, ma inne ograniczenia i inaczej wpływa na jazdę. Nie ma jednego modelu, który będzie najlepszy wszędzie, dlatego warto patrzeć na przepływ, sterowanie i planowane modyfikacje.
| Typ | Co robi | Plusy | Minusy | Kiedy wybierać |
|---|---|---|---|---|
| Recyrkulacyjny | Zwraca sprężone powietrze do dolotu przed turbinę | Dobra kultura pracy, małe ryzyko problemów z mieszanką, lepsza zgodność z autami MAF | Mniej spektakularny dźwięk | Auto seryjne, daily, większość benzyn turbo z przepływomierzem |
| Atmosferyczny | Wypuszcza nadmiar powietrza na zewnątrz | Wyraźny dźwięk, prosty efekt tuningowy | Może wymagać strojenia, bywa mniej przyjazny dla MAF | Silniki przygotowane pod tuning, układy MAP, auta użytkowane bardziej sportowo |
| Hybrydowy | Łączy upust do atmosfery z recyrkulacją | Kompromis między dźwiękiem a kulturą pracy | Nie zawsze daje wyraźną przewagę nad dobrą recyrkulacją | Gdy chcesz częściowo zachować dźwięk, ale nie psuć pracy układu |
| Elektryczny OEM | Działa na sterowanie elektroniczne, często zintegrowane z nowym układem turbo | Szybka reakcja, dobra kontrola, kompaktowa konstrukcja | Zwykle droższy i bardziej zależny od konkretnego silnika | Nowoczesne jednostki i auta, w których producent przewidział taki układ |
Jeśli miałbym sprowadzić wybór do jednej zasady, powiedziałbym tak: najpierw dopasuj zawór do sterowania silnikiem, a dopiero potem do brzmienia. Dobre części do takich modyfikacji zwykle kosztują orientacyjnie 300-1500 zł, montaż w warsztacie to często kolejne 200-600 zł, a przy większych zmianach w dolocie lub sterowaniu trzeba doliczyć jeszcze 500-1500 zł na adaptację albo strojenie. To są widełki, nie sztywny cennik, ale dobrze pokazują, że tani zakup i sensowna modyfikacja to nie to samo.
Jeżeli wybór jest już zawężony, zostaje najważniejsza część, czyli montaż i ustawienie tak, żeby zawór rzeczywiście pomagał, a nie tylko robił hałas.
Montaż i strojenie bez typowych wpadek
Tu najczęściej pojawiają się błędy, które potem trudno odróżnić od awarii turbiny albo nieszczelności dolotu. Zawór musi być podłączony tak, żeby dostawał prawidłowy sygnał z kolektora, a jego charakterystyka otwarcia pasowała do ciśnienia doładowania i przepływu powietrza. Za twarda sprężyna sprawia, że zawór otwiera się za późno i słychać nieprzyjemne „pyrkanie” zamiast czystego upustu. Za miękka sprężyna powoduje z kolei ucieczkę boostu i spadek mocy.
- Sprawdzam, czy silnik pracuje na MAF czy MAP i czy układ seryjny jest recyrkulacyjny, czy atmosferyczny.
- Dobieram zawór do średnicy przewodów, miejsca montażu i spodziewanego ciśnienia doładowania.
- Upewniam się, że przewód podciśnienia z kolektora jest szczelny i nie ma załamań ani pęknięć.
- Mocuję zawór możliwie blisko odcinka między sprężarką a przepustnicą, najlepiej tak, by droga upustu była krótka.
- Po montażu robię test szczelności i krótką jazdę próbną z obserwacją zachowania auta na odjęciu gazu.
W nowszych układach bardzo przydaje się logowanie parametrów, zwłaszcza rzeczywistego i zadanego ciśnienia doładowania. Jeśli po montażu pojawia się falowanie obrotów, nierówne przełączanie biegów albo chwilowy spadek mocy, to nie zakładam od razu winy zaworu. Często problem siedzi w opasce, oringu, wężyku podciśnienia albo w źle dobranym miejscu montażu.
W praktyce widzę też jeden powtarzalny błąd: kierowca kupuje zawór pod dźwięk, a potem dziwi się, że auto gorzej reaguje na gaz. To normalne przy niezgodności z układem pomiarowym lub przy zbyt agresywnym ustawieniu sprężyny. Dobra modyfikacja nie powinna wymagać ciągłego „ratowania” auta innymi poprawkami.
Jeżeli po montażu nadal coś nie gra, trzeba odróżnić faktyczne uszkodzenie zaworu od innych problemów w dolocie, bo objawy są podobne.
Jak rozpoznać zużycie i odróżnić je od innych usterek
Tu najłatwiej o pomyłkę. Nieszczelny zawór potrafi udawać uszkodzoną turbosprężarkę, przepustnicę albo zwykłą dziurę w przewodzie. Dlatego nie patrzę tylko na dźwięk, ale na cały obraz pracy silnika: ciśnienie, reakcję po odjęciu gazu, stabilność biegu jałowego i to, czy problem pojawia się zawsze, czy tylko przy określonym obciążeniu.
| Objaw | Co może oznaczać | Co sprawdzam najpierw |
|---|---|---|
| Falowanie obrotów po zmianie biegu | Zawór nie zamyka się lub nie otwiera we właściwym momencie, ale winna może być też nieszczelność dolotu | Wężyki podciśnienia, opaski, stan membrany lub tłoczka |
| Spadek mocy i słabsza reakcja na gaz | Ucieczka ciśnienia lub opóźnione otwarcie zaworu | Szczelność połączeń, twardość sprężyny, logi doładowania |
| Nieprzyjemne „flutter” przy odjęciu gazu | Surge, czyli zbyt duże obciążenie sprężarki | Dobór zaworu, średnicę przewodów, położenie montażu |
| Głośny syk cały czas, także przy stałej jeździe | Stała nieszczelność albo pęknięta membrana | Obudowę zaworu, uszczelki, obejmy i połączenia |
| Check engine po zmianie układu | Rozjechana mieszanka lub problem z odczytem przepływu powietrza | Typ sterowania, obecność MAF, korekty paliwowe, adaptację ECU |
Jeżeli zawór był dobry, a problem pojawił się dopiero po modyfikacji, przyczyna często jest banalna: zły sygnał podciśnienia, źle dobrana sprężyna albo miejsce montażu, które powoduje zbyt wolną reakcję. Jeśli zaś auto ma już swoje lata, warto zacząć od prostych rzeczy, bo wężyki i uszczelnienia zużywają się szybciej niż sam korpus zaworu.
Na tym etapie zostaje już tylko kilka praktycznych pytań przed zakupem, które decydują o tym, czy zmiana będzie sensowna, czy tylko kosztowna i głośna.
Co sprawdzić przed zakupem, żeby efekt był naprawdę lepszy
- Czy silnik ma MAF, MAP czy układ zintegrowany z elektroniką producenta.
- Czy zależy ci na ochronie turbiny i płynności pracy, czy głównie na dźwięku.
- Czy zawór ma komplet uszczelek, dobry materiał membrany albo tłoczka i dostępne części zamienne.
- Czy planujesz dalszy tuning, bo wtedy warto myśleć o całym dolocie, a nie tylko o jednym elemencie.
- Czy warsztat, który będzie to montował, umie sprawdzić szczelność i odczytać logi doładowania.
Jeśli mam dać jedną praktyczną radę na koniec, to brzmi ona tak: seryjny, szczelny i dobrze działający układ jest lepszy niż efektowny zawór dobrany przypadkowo. W codziennej jeździe najwięcej daje dopasowanie do sterowania silnika, porządny montaż i kontrola szczelności, a nie sam syczący dźwięk. Dopiero wtedy modyfikacja rzeczywiście poprawia pracę turbiny zamiast ją utrudniać.
