W 2.0 TDI miejsce montażu czujnika ciśnienia oleju nie jest zawsze takie samo, bo zależy od generacji silnika i układu filtra oleju. Najczęściej szuka się go przy obudowie filtra oleju albo na bloku silnika, a czasem dostęp wymaga zdjęcia obudowy filtra powietrza i kilku elementów dolotu. Poniżej pokazuję, gdzie go znaleźć, jak odróżnić od sąsiednich czujników i kiedy problem naprawdę dotyczy ciśnienia, a nie samego włącznika.
Najkrótsza odpowiedź dla 2.0 TDI
- Najczęściej czujnik lub włącznik ciśnienia oleju jest przy obudowie filtra oleju, na styku z blokiem silnika.
- W starszych odmianach bywa zamontowany z tyłu silnika, od strony skrzyni biegów lub grodzi.
- W nowszych EA288 mogą występować dwa elementy nadzoru ciśnienia: F1 i F378.
- Czujnika ciśnienia nie wolno mylić z czujnikiem poziomu i temperatury oleju w misce.

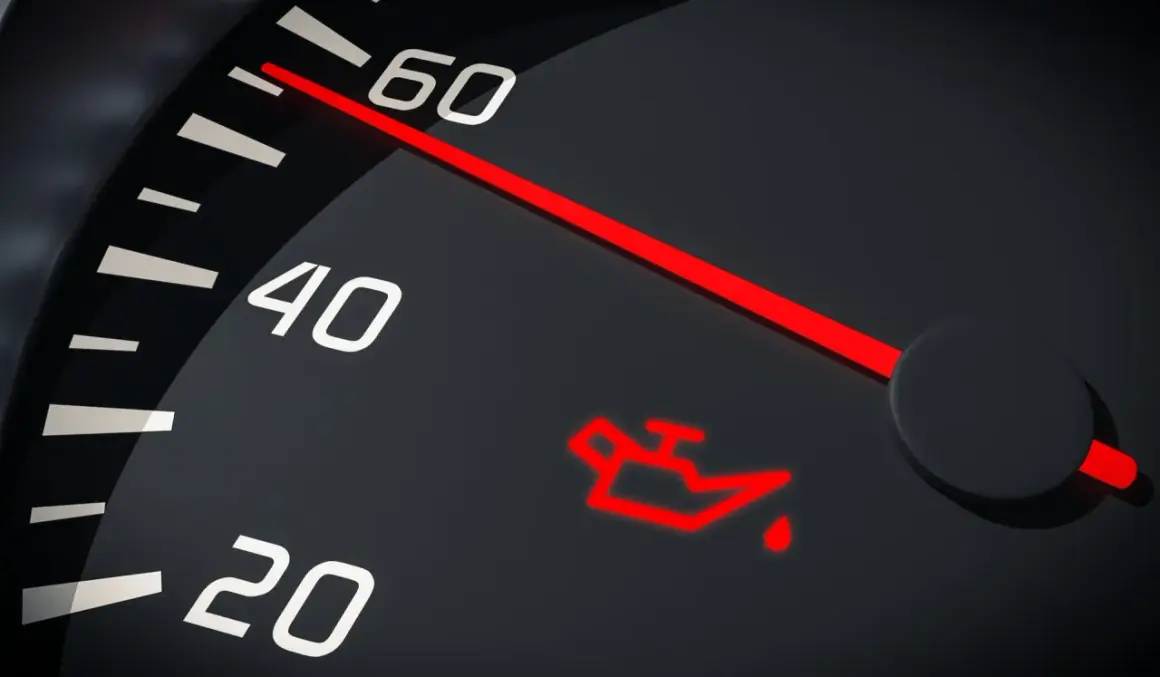

- Jeżeli zapali się kontrolka ciśnienia oleju, najpierw sprawdzam rzeczywiste ciśnienie, a dopiero potem wymieniam część.

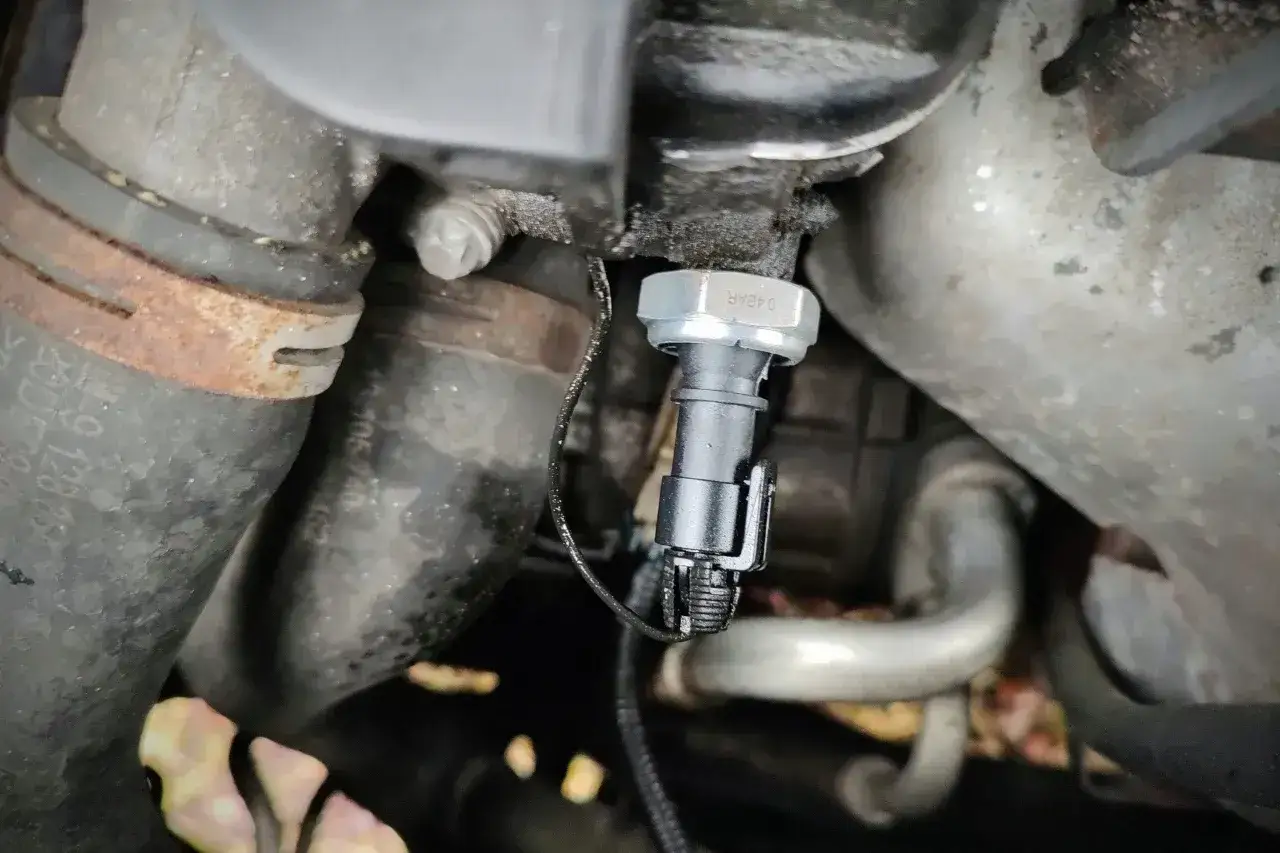

Gdzie dokładnie szukać czujnika w 2.0 TDI
Najpraktyczniejsza odpowiedź brzmi: zaczynam od obudowy filtra oleju i jej bezpośredniego sąsiedztwa. W wielu 2.0 TDI z rodziny common rail czujnik siedzi właśnie w filtrze lub na jego podstawie, czyli w miejscu, w którym najłatwiej go przeoczyć, jeśli patrzy się tylko z góry na cały silnik. W części aut będzie to element dostępny od góry, ale w ciasnej zabudowie trzeba najpierw zdjąć osłonę silnika i obudowę filtra powietrza.
| Wersja 2.0 TDI | Typowe miejsce montażu | Co zwykle trzeba zdjąć | Na co uważać |
|---|---|---|---|
| Starsze common rail, np. wiele odmian EA189 | Obudowa filtra oleju lub jej podstawa przy bloku silnika | Osłona silnika, często obudowa filtra powietrza | Czujnik bywa schowany przy tylnej części silnika i wygląda jak zwykły korek z wtyczką |
| Nowsze common rail EA288 | Moduł filtra oleju przykręcony do bloku silnika | Osłona, dolot, czasem dodatkowe wsporniki lub uchwyt podnoszenia silnika | W niektórych wersjach są dwa elementy nadzoru ciśnienia, a nie jeden |
W praktyce patrzę najpierw na sam moduł filtra oleju, bo to on najczęściej zdradza położenie czujnika. Jeśli widzę plastikową lub aluminiową obudowę z wtyczką elektryczną i gwintowanym włącznikiem, jestem już bardzo blisko celu. W nowszych EA288 dochodzi jeszcze drugi włącznik, więc nie zakładam z góry, że pod maską jest tylko jedna część od ciśnienia oleju.
Ta lokalizacja ma znaczenie także dlatego, że wyciek z czujnika potrafi spływać po obudowie i wyglądać jak nieszczelny filtr, chłodniczka oleju albo uszczelka przy bloku. To jeden z tych przypadków, w których pierwszy ogląd pod maską nie wystarcza. Do prawdziwej diagnozy trzeba dołożyć drugie spojrzenie od spodu i od strony przewodów.
Jak odróżnić czujnik od sąsiednich elementów
W 2.0 TDI układ smarowania ma kilka elementów, które z daleka wyglądają podobnie. Ja zawsze rozróżniam je na spokojnie, bo pomylenie czujnika ciśnienia z czujnikiem poziomu oleju kończy się niepotrzebnym zakupem i stratą czasu.
| Element | Gdzie jest | Co robi | Dlaczego bywa mylony |
|---|---|---|---|
| Czujnik lub włącznik ciśnienia oleju | Obudowa filtra oleju, podstawa filtra albo blok silnika | Sygnalizuje zbyt niskie lub zbyt wysokie ciśnienie | Ma podobną wtyczkę i gwint jak inne elementy w okolicy filtra |
| Czujnik poziomu i temperatury oleju | Miska olejowa | Mierzy poziom i temperaturę oleju | Zwykle także ma wtyczkę i jest wkręcony w silnik, więc łatwo go uznać za "ten od ciśnienia" |
| Zawór regulacji ciśnienia oleju | Blok silnika, w okolicy pompy lub kanałów olejowych | Steruje pracą dwustopniowej pompy oleju | Jest częścią tego samego układu i potrafi wywołać podobne objawy na desce |
W nowszych 2.0 TDI spotyka się rozwiązanie z dwoma włącznikami: jeden pilnuje bardzo niskiego ciśnienia, drugi pracuje w innym zakresie i współpracuje z elektroniką silnika. To ważne, bo na pierwszy rzut oka oba elementy mogą wyglądać jak ten sam czujnik, a w rzeczywistości pełnią różne funkcje. Dlatego przy zakupie nie kieruję się samym kolorem obudowy, tylko numerem części i kodem silnika.
Jeżeli po otwarciu maski widzisz tylko jedną wtyczkę przy filtrze oleju, to jeszcze nie znaczy, że drugi element nie istnieje. Czasem jest schowany głębiej, a czasem dana wersja faktycznie ma tylko jeden włącznik. Tu właśnie zaczyna się różnica między zgadywaniem a normalną diagnostyką.
Jak dostać się do niego bez zbędnego rozbierania auta
Do samej wymiany nie trzeba zwykle rozbierać połowy przodu samochodu, ale dostęp bywa ciasny. Ja zaczynam od rzeczy najprostszych, bo w 2.0 TDI często wystarcza kilka ruchów, żeby odsłonić całą strefę pracy.
- Wyłączam silnik i daję mu chwilę, żeby elementy wokół filtra oleju nie były gorące.
- Zdejmuję osłonę silnika i sprawdzam, czy czujnik nie jest już widoczny od góry.
- Jeśli nie, zdejmuję obudowę filtra powietrza albo przynajmniej odpinam dolot, który zasłania dostęp.
- Odszukuję obudowę filtra oleju lub moduł filtra oleju przykręcony do bloku.
- Odpinam wtyczkę, dokładnie czyszczę okolice i dopiero wtedy odkręcam czujnik.
W praktyce przydaje się najczęściej klucz nasadowy lub przegubowy w rozmiarze 22-24 mm, ale nie traktuję tego jako świętej reguły. W zależności od wersji czujnika i silnika producent stosował różne rozmiary gwintu i podkładek, więc zawsze sprawdzam konkretną część, a nie tylko opis "do 2.0 TDI". Przy montażu nowego elementu wymieniam też uszczelkę lub podkładkę, jeśli jest przewidziana.
Jeżeli czujnik siedzi z tyłu silnika, od strony grodzi, czasem trzeba dodatkowo zdjąć uchwyt lub ucho silnika, żeby w ogóle włożyć narzędzie. To nie jest awaria, tylko konstrukcja. Z mojego doświadczenia lepiej poświęcić 10 minut na spokojne odsłonięcie miejsca pracy niż walczyć pod kątem z niedopasowanym kluczem i uszkodzić obudowę.
Kiedy winny jest czujnik, a kiedy układ smarowania
To jest najważniejsza część, bo sama lokalizacja czujnika nie oznacza jeszcze, że to on jest przyczyną problemu. W 2.0 TDI kontrolka ciśnienia oleju może zapalić się zarówno przez uszkodzony włącznik, jak i przez realny spadek ciśnienia, a te dwa scenariusze wymagają zupełnie innego podejścia.
- Jeżeli kontrolka pojawia się sporadycznie, szczególnie na ciepłym silniku i na wolnych obrotach, podejrzewam czujnik, wiązkę albo sam próg zadziałania włącznika.
- Jeżeli pojawia się komunikat STOP, sygnał akustyczny i jednocześnie słychać głośniejszą pracę silnika, nie jadę dalej.
- Jeżeli błąd wraca po wymianie czujnika, szukam problemu w pompie oleju, sitku ssącym, filtrze, chłodniczce albo w samym ciśnieniu w układzie.
- Jeżeli po rozgrzaniu ciśnienie spada wyraźnie poniżej normy, sam czujnik nie naprawi sytuacji.
Przy pomiarze manometrem dla wielu odmian 2.0 TDI rozsądnym punktem odniesienia jest około 0,8 bara na biegu jałowym i co najmniej 2,0 bary przy 2000 obr./min, ale zawsze patrzę na konkretny kod silnika. W nowszych układach widać też różne progi zadziałania samych włączników, na przykład 0,55-0,85 bar, 0,7 bar albo 2,3-3,0 bar, więc sam odczyt błędu nie mówi jeszcze wszystkiego. To właśnie dlatego nie lubię diagnozy "na czuja".
Jeśli chcesz odsiać fałszywy alarm od realnej awarii, najpierw sprawdzasz ciśnienie mechanicznie, a dopiero potem wymieniasz elektrykę. Ta kolejność oszczędza pieniądze i zmniejsza ryzyko, że ktoś skasuje błąd, a silnik dalej będzie pracował z niedoborem smarowania.
Na co patrzeć przy zakupie nowej części
Przy zakupie czujnika do 2.0 TDI nie kieruję się samym opisem modelu auta. W praktyce to za mało, bo ten sam silnik może występować w kilku odmianach, a każda z nich ma inny typ włącznika, inny próg ciśnienia i czasem inny gwint.
- Sprawdzam kod silnika, a nie tylko markę i rocznik auta.
- Patrzę na liczbę pinów we wtyczce, bo w 2.0 TDI spotyka się wersje 1-pinowe i 3-pinowe.
- Porównuję numer OE, na przykład z rodziny 038 919 081, 04L 919 081 albo 05L 906 455.
- Weryfikuję próg zadziałania, bo w katalogach pojawiają się różne zakresy ciśnienia dla pozornie podobnych części.
- Sprawdzam rozmiar gwintu i obecność uszczelki lub pierścienia uszczelniającego.
| Co sprawdzić | Dlaczego to ważne | Praktyczna uwaga |
|---|---|---|
| Kod silnika | Rozstrzyga, który wariant czujnika pasuje | Ten sam model auta może mieć kilka różnych wersji 2.0 TDI |
| Liczba pinów | Decyduje o zgodności z wiązką | 1-pinowy włącznik nie zastąpi 3-pinowego czujnika |
| Próg ciśnienia | Wpływa na moment zapalenia kontrolki | W 2.0 TDI spotyka się różne zakresy pracy, więc nie kupuję "na oko" |
| Gwint i uszczelnienie | Warunkują szczelność montażu | Po złym doborze pojawia się wyciek albo zły odczyt |
Cenowo aftermarket zwykle zamyka się w widełkach około 20-150 zł, a oryginał potrafi kosztować wyraźnie więcej, nawet w okolicach 300-550 zł, zależnie od wersji. To dobry przykład sytuacji, w której pozorna oszczędność może być pozorna tylko na chwilę: źle dobrana część kosztuje potem drugi raz, bo trzeba ją wymienić jeszcze raz albo wrócić do diagnostyki.
Ja przy takich zakupach zawsze zakładam jedno: jeśli mam choć cień wątpliwości, wolę zweryfikować numer po VIN niż zgadywać po nazwie "czujnik ciśnienia oleju do 2.0 TDI". W tej grupie silników to po prostu za szerokie hasło.
Co jeszcze sprawdzam przy okazji, żeby nie wracać do tematu
Jeżeli już wchodzę w układ smarowania, nie ograniczam się do samego czujnika. Bardzo często źródło problemu siedzi obok niego, a nie w nim. To może być brudny filtr, nieszczelna obudowa, zużyta wiązka albo realny problem z pompą oleju.
- Stan i poziom oleju, bo zbyt niski poziom natychmiast psuje diagnostykę.
- Jakość i lepkość oleju, bo zły dobór potrafi zmienić zachowanie układu na ciepłym silniku.
- Filtr oleju i obudowę filtra, zwłaszcza jeśli widać pęknięcia albo sączenie.
- Wtyczkę i przewody przy czujniku, bo zaśniedziały pin potrafi udawać awarię samego elementu.
- Smok i pompę oleju, jeśli ciśnienie rzeczywiście jest za niskie.
W starszych 2.0 TDI dodatkowo zwracam uwagę na elementy napędu pompy i stan całego układu ssącego, bo tam awaria nie kończy się na kontrolce. Jeśli po wszystkim dalej masz sygnał ostrzegawczy, nie traktuję tego jak drobnostki. W silniku to zawsze jest temat do szybkiej weryfikacji, a nie do odkładania na później.
