Silnik może kręcić rozrusznikiem, a mimo to nie odpalić, bo sterownik nie wie, w jakim położeniu znajduje się wał lub wałek rozrządu. W takich sytuacjach często podejrzany jest czujnik Halla, czyli bezstykowy element wykrywający pole magnetyczne i przekazujący do sterownika informacje o położeniu oraz prędkości obrotowej. Wyjaśniam, jak działa, gdzie występuje, jakie daje objawy awarii, jak go sprawdzić i ile zwykle kosztuje wymiana.
Najważniejsze informacje o działaniu i diagnostyce sensora Halla
- Zadanie: wykrywa zmianę pola magnetycznego i zamienia ją na impulsy elektryczne dla sterownika.
- Zastosowanie: najczęściej kontroluje położenie wału korbowego, wałka rozrządu, kół ABS lub elementów przepustnicy.
- Typowe objawy: trudny rozruch, gaśnięcie na ciepło, szarpanie, brak mocy i kontrolka silnika.
- Najlepszy test: odczyt błędów połączony z pomiarem zasilania i obserwacją sygnału oscyloskopem.
- Wymiana: część kosztuje zwykle od 50 do 800 zł, a robocizna od 100 do 500 zł, zależnie od auta i dostępu.
Jak działa czujnik Halla w silniku
W środku znajduje się półprzewodnik reagujący na pole magnetyczne. Gdy obok elementu przesuwa się magnes, zębate koło impulsowe albo specjalna przesłona, układ elektroniczny zmienia stan wyjścia. Sterownik otrzymuje wtedy serię impulsów, z których wylicza położenie i prędkość obrotową obracającego się elementu.
Najczęściej jest to sygnał cyfrowy o przebiegu prostokątnym. W praktyce oznacza to przełączanie między poziomem niskim i wysokim, często w zakresie około 0-5 V, choć w niektórych instalacjach spotyka się zasilanie 12 V albo inne wartości określone przez producenta. Dlatego nie warto oceniać sensora wyłącznie na podstawie uniwersalnej tabeli z internetu.
W silniku informacja z hallotronu pomaga ustalić moment wtrysku, zapłonu i synchronizacji rozrządu. Jeżeli sygnał zniknie albo stanie się niestabilny, sterownik może ograniczyć moc, przejść w tryb awaryjny, a w niektórych konstrukcjach całkowicie zablokować rozruch.
Gdzie znajduje się ten element i za co odpowiada
Najczęściej spotykam go przy wałku rozrządu lub wale korbowym. Pierwszy informuje sterownik o fazie pracy cylindrów, a drugi dostarcza danych o obrotach i dokładnym położeniu wału. W silnikach z sekwencyjnym wtryskiem oba sygnały są potrzebne do precyzyjnego sterowania pracą jednostki.
W starszych samochodach hallotron mógł znajdować się w aparacie zapłonowym. Zastępował mechaniczny przerywacz i współpracował z obracającą się przesłoną. To rozwiązanie jest dziś mniej popularne, ale nadal można je spotkać w starszych benzynowych samochodach i motocyklach.
Poza silnikiem czujniki wykorzystujące efekt Halla pracują także w układach ABS, czujnikach położenia przepustnicy, pedału przyspieszenia, skrzyni biegów oraz elektrycznych silnikach pomocniczych. Sama nazwa nie wskazuje więc konkretnej lokalizacji. O tym, który element trzeba sprawdzić, decyduje jego funkcja i schemat konkretnego pojazdu.
| Miejsce montażu | Informacja przekazywana sterownikowi | Możliwe skutki awarii |
|---|---|---|
| Wał korbowy | Obroty i położenie wału | Brak rozruchu, gaśnięcie, nieruchomy obrotomierz |
| Wałek rozrządu | Faza pracy cylindrów i synchronizacja | Długi rozruch, nierówna praca, spadek mocy |
| Piasta lub koło | Prędkość obrotowa koła | Kontrolka ABS, wyłączenie systemów stabilizacji |
| Przepustnica lub pedał | Położenie elementu sterującego | Opóźniona reakcja na gaz, tryb awaryjny |
Objawy uszkodzenia, których nie warto ignorować
Najbardziej charakterystyczny jest problem z uruchomieniem silnika. Jednostka może długo kręcić, odpalać dopiero po kilku próbach albo odmawiać współpracy wyłącznie po rozgrzaniu. Taki objaw bywa mylący, ponieważ po ostygnięciu samochód często znów działa pozornie normalnie.
Awaria może też objawiać się gaśnięciem podczas jazdy, nierówną pracą na biegu jałowym, szarpaniem lub wyraźnym spadkiem mocy. Jeżeli podczas kręcenia rozrusznikiem obrotomierz w ogóle nie reaguje, jest to mocny trop w stronę problemu z sygnałem prędkości obrotowej, chociaż nie stanowi jeszcze ostatecznej diagnozy.
W pamięci sterownika mogą pojawić się kody związane z czujnikiem wału lub wałka, na przykład P0335 albo P0340. Kod błędu wskazuje jednak obwód lub niespójność sygnału, a nie zawsze uszkodzenie samego sensora. Przyczyną może być również przerwany przewód, zaśniedziałe styki, słaba masa albo niewłaściwa odległość od koła impulsowego.
Niepokoić powinno także zwiększone zużycie paliwa i przejście silnika w tryb awaryjny. Gdy sterownik traci pewność co do synchronizacji, często wybiera zachowawcze ustawienia zapłonu i wtrysku. Samochód może wtedy jechać, ale reakcja na gaz jest gorsza, a spalanie rośnie.
Jak sprawdzić sensor bez wymiany na chybił trafił

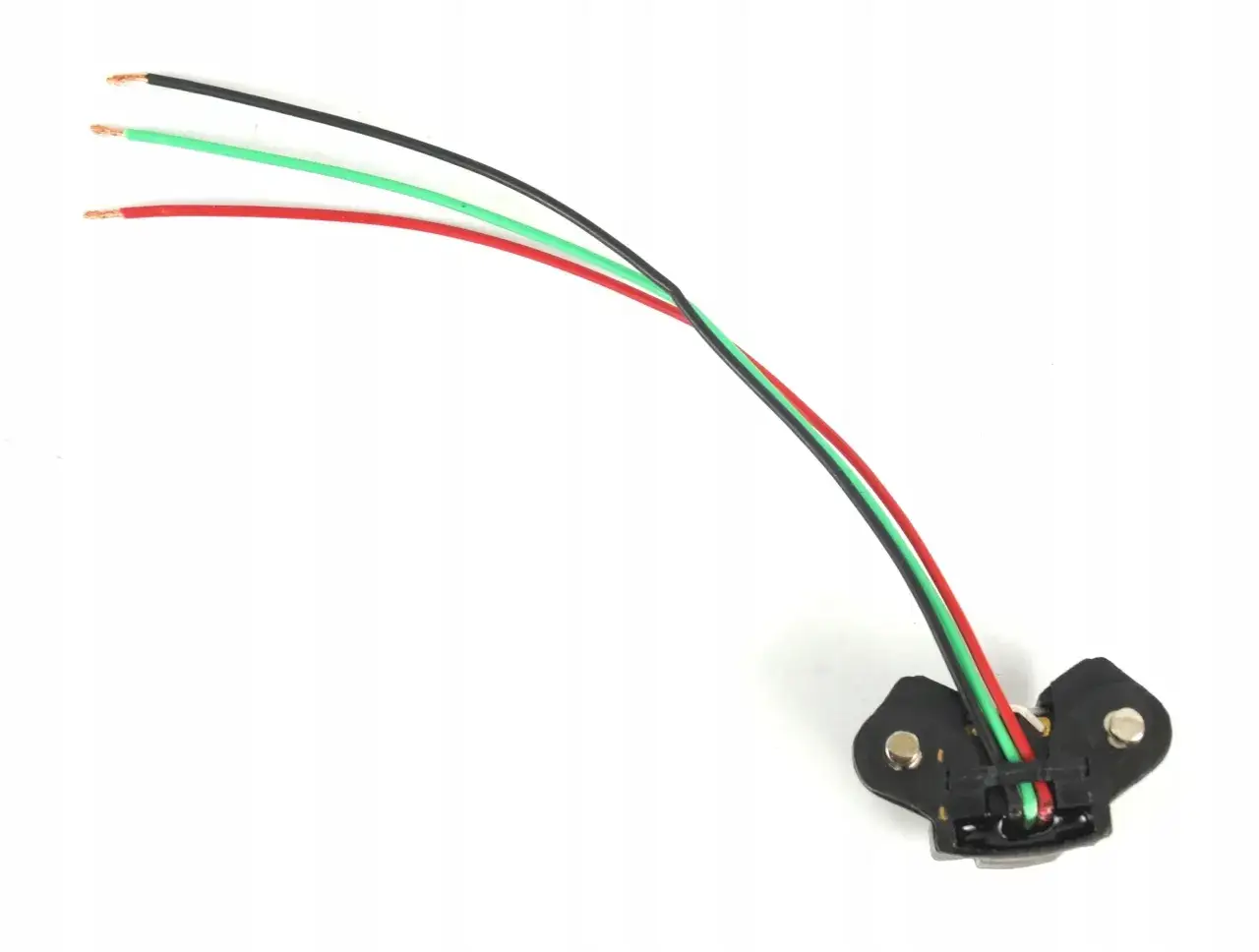

Zaczynam od diagnostyki komputerowej, ale nie kończę na samym odczycie kodu. Najpierw trzeba sprawdzić, czy do wtyczki dociera prawidłowe zasilanie i masa, a potem ocenić przewód sygnałowy. W wielu autach występują trzy przewody, lecz liczba pinów i sposób sterowania zależą od konstrukcji.
Przeczytaj również: Naprawa układu wydechowego - kiedy spawać, a kiedy wymienić?
Podstawowa kontrola multimetrem
- Wyłącz zapłon i obejrzyj wtyczkę oraz przewody. Szukaj oleju, wilgoci, przetarć i luźnych pinów.
- Po włączeniu zapłonu zmierz napięcie zasilania zgodnie ze schematem auta. Często będzie to 5 V, ale nie jest to reguła.
- Sprawdź ciągłość masy oraz stan przewodu sygnałowego.
- Podczas kręcenia rozrusznikiem obserwuj, czy na wyjściu pojawiają się zmiany napięcia.
Multimetr może wykazać brak zasilania albo całkowity brak przełączania, lecz nie zawsze pokaże krótkie zaniki sygnału. Dlatego przy objawach występujących losowo najlepszy jest oscyloskop. Pozwala zobaczyć kształt impulsów, ich częstotliwość oraz ewentualne przerwy pojawiające się dopiero po rozgrzaniu.
Podczas testu należy porównać sygnał z danymi producenta. Prawidłowy przebieg powinien być stabilny, a częstotliwość impulsów powinna rosnąć wraz z obrotami. Jeżeli sygnał jest zniekształcony, zanika albo ma nieprawidłowy poziom, trzeba jeszcze wykluczyć problem z kołem impulsowym i szczeliną montażową.
Nie polecam przykładania przypadkowego napięcia do pinów tylko po to, by „sprawdzić, czy czujnik zadziała”. Można w ten sposób uszkodzić zarówno sensor, jak i sterownik silnika. Bezpieczniejsza kolejność to dokumentacja techniczna, kontrola instalacji, pomiar i dopiero później wymiana.
Czujnik Halla czy indukcyjny
Oba rozwiązania mierzą ruch obrotowy, ale działają inaczej. Sensor indukcyjny nie potrzebuje zewnętrznego zasilania i wytwarza napięcie zależne od prędkości obrotowej. Element Halla wymaga zasilania, a jego elektronika generuje bardziej uporządkowany sygnał, także przy bardzo małych obrotach.
| Cecha | Sensor Halla | Sensor indukcyjny |
|---|---|---|
| Zasilanie | Wymagane, często 5 V lub 12 V | Zwykle niewymagane |
| Sygnał | Najczęściej prostokątny | Napięcie przemienne |
| Praca przy niskich obrotach | Zwykle bardzo dobra | Może być słabsza |
| Typowy test | Napięcie zasilania i oscyloskop | Rezystancja i napięcie generowane podczas obrotu |
To rozróżnienie ma znaczenie przy diagnostyce. Pomiar rezystancji, który bywa przydatny dla czujnika indukcyjnego, nie musi mieć sensu w przypadku układu Halla. Zdarza się, że sprawny element zostaje wymieniony tylko dlatego, że został zbadany niewłaściwą metodą.
Wymiana, dobór części i realne koszty
Przed zakupem porównuję numer części, typ wtyczki, długość przewodu i sposób mocowania. Ważna jest również odległość od koła impulsowego, ponieważ nawet sprawny sensor może podawać błędny sygnał, jeśli został zamontowany zbyt daleko albo pod niewłaściwym kątem.
Orientacyjne ceny w Polsce wyglądają następująco:
- 50-250 zł za prosty zamiennik do popularnego modelu,
- 200-800 zł za część markową lub oryginalną,
- 100-300 zł za prostą wymianę w warsztacie,
- 300-500 zł i więcej, gdy dostęp wymaga demontażu osłon, koła, rozrządu albo innych elementów.
Najtańszy zamiennik nie zawsze jest oszczędnością. W przypadku elementu odpowiedzialnego za synchronizację silnika słabej jakości elektronika może działać poprawnie na zimno, a gubić sygnał po nagrzaniu. Z mojego punktu widzenia lepiej kupić część producenta o dobrej reputacji niż drugi raz płacić za diagnostykę i robociznę.
Po montażu trzeba sprawdzić, czy przewód nie dotyka gorących elementów, a wtyczka jest zabezpieczona przed wilgocią. W niektórych samochodach konieczne jest skasowanie błędów, wykonanie adaptacji lub sprawdzenie synchronizacji podczas jazdy próbnej.
Co sprawdzić, zanim uznasz sensor za winnego
W pierwszej kolejności oglądam wiązkę, masy silnika i napięcie akumulatora. Podczas rozruchu zbyt duży spadek napięcia może zaburzać pracę sterownika i wywołać objawy przypominające uszkodzenie sensora. Podobnie działa wilgoć w złączu albo olej przedostający się do wtyczki.
Trzeba też wykluczyć uszkodzenie koła impulsowego, rozciągnięty łańcuch rozrządu i problem z samym sterownikiem. Jeżeli sygnał jest obecny, ale nie zgadza się z położeniem wału, wymiana elementu elektrycznego nie rozwiąże problemu mechanicznego.
Najrozsądniejszy schemat wygląda tak: objaw, odczyt błędów, kontrola instalacji, pomiar sygnału, dopiero potem zakup części. Ta kolejność zwykle skraca naprawę i chroni przed wymianą sprawnego podzespołu.
Mały element, od którego zależy synchronizacja silnika
Czujnik wykorzystujący efekt Halla nie jest skomplikowany, ale jego sygnał ma ogromne znaczenie dla sterowania silnikiem. Pomaga ustalić, kiedy podać paliwo, kiedy wywołać iskrę i czy wał korbowy oraz wałek rozrządu pracują we właściwej relacji.
Jeżeli samochód gaśnie, trudno odpala albo traci moc, nie zakładałbym od razu, że winna jest sama część. Dobry pomiar instalacji i przebiegu sygnału daje znacznie pewniejszą odpowiedź niż wymiana na podstawie jednego kodu błędu lub przypadkowej porady z forum.
