W praktyce mechanizm sterujący pracą silnika spalinowego to nie jeden element, lecz cały układ, który decyduje o tym, kiedy silnik zasysa powietrze, podaje paliwo i zapala mieszankę. Jeśli ktoś odpowiada na to hasło jednym słowem „rozrząd”, trafia tylko w część prawdy, bo w nowoczesnym aucie równie ważne są czujniki, sterownik ECU i elementy wykonawcze. W tym artykule rozbieram temat na prosty schemat: co naprawdę kryje się pod tym określeniem, jak układ działa, po czym poznać usterkę i jak nie doprowadzić do kosztownej awarii.
Najważniejsze informacje w skrócie
- W krzyżówkach odpowiedź zwykle brzmi rozrząd, ale w warsztatowym ujęciu chodzi o cały układ sterowania silnikiem.
- ECU zbiera sygnały z czujników i na ich podstawie steruje wtryskiem, zapłonem, przepustnicą oraz wybranymi elementami pomocniczymi.
- Najczęstsze objawy problemów to trudny rozruch, nierówna praca, spadek mocy, wyższe spalanie i kontrolka check engine.
- Hałas z okolicy rozrządu, zwłaszcza metaliczny grzechot na zimnym starcie, traktuję jako sygnał do szybkiej diagnostyki.
- Najwięcej błędów robi się wtedy, gdy ktoś myli usterkę mechaniczną z elektroniczną albo odwrotnie.
Co naprawdę oznacza to określenie

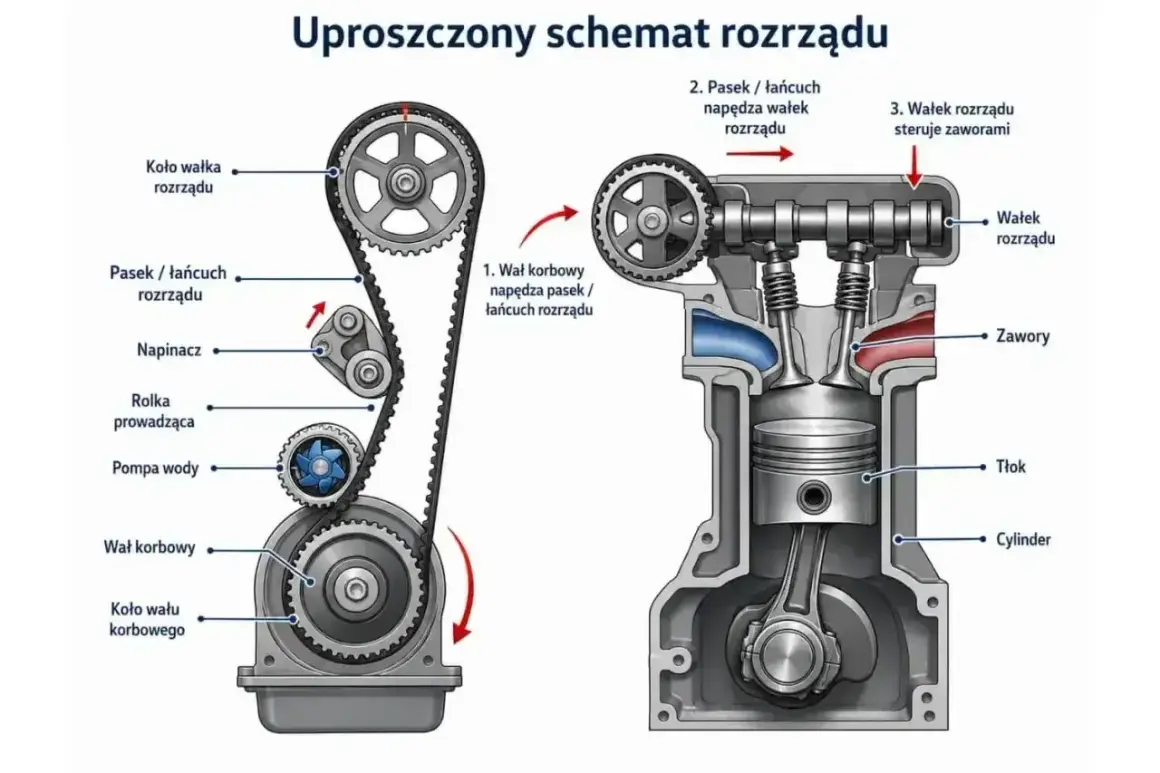

Ja zawsze rozdzielam ten temat na dwa poziomy: węższy, czyli mechaniczny rozrząd, i szerszy, czyli układ sterowania silnikiem. W pierwszym chodzi o synchronizację wału korbowego z wałkiem rozrządu, w drugim o to, by sterownik wiedział, ile podać paliwa, kiedy zapalić mieszankę i jak reagować na temperaturę, obciążenie czy skład spalin. Tylko takie rozróżnienie pozwala szybko ustalić, czy problem siedzi w pasku, łańcuchu, czujniku, czy w samym sterowniku.
| Ujęcie | Co obejmuje | Dlaczego to ważne |
|---|---|---|
| Krzyżówkowe | rozrząd | Chodzi o mechaniczne zgranie pracy wału i wałka rozrządu. |
| Warsztatowe | rozrząd, ECU, czujniki, wtrysk, zapłon, przepustnica | Objaw może mieć źródło mechaniczne albo elektroniczne, a czasem oba naraz. |
| Eksploatacyjne | obsługa i diagnostyka całego układu | Ignorowanie pierwszych sygnałów zwykle kończy się większym remontem. |
Jeżeli ktoś potrzebuje krótkiej odpowiedzi do krzyżówki, zwykle chodzi o rozrząd. W samochodzie sprawa jest jednak szersza i bardziej praktyczna, bo sama mechanika nie wystarczy bez elektroniki, która kontroluje dawkę paliwa, zapłon i korekty pracy silnika. Skoro to rozróżniliśmy, przejdźmy do tego, jak układ podejmuje decyzje w trakcie jazdy.
Jak układ steruje silnikiem krok po kroku
Sterowanie silnikiem działa jak pętla: czujnik zbiera sygnał, ECU go interpretuje, a siłownik wykonuje polecenie. W benzynie sterownik pilnuje przede wszystkim dawki paliwa i momentu zapłonu, a w dieslu kluczowa staje się dawka, ciśnienie i czas wtrysku. Gdy silnik pracuje na zimno, logika bywa uproszczona, a po rozgrzaniu układ przechodzi w tryb, w którym sonda lambda koryguje mieszankę w czasie rzeczywistym.
Najpierw sterownik zbiera dane
Do ECU trafiają informacje o obrotach silnika, położeniu wału, położeniu wałka rozrządu, temperaturze cieczy chłodzącej, obciążeniu, ilości zasysanego powietrza i składzie spalin. To nie jest zbędna nadmiarowość, tylko podstawa precyzyjnej regulacji. Bez tych sygnałów sterownik musiałby pracować „na ślepo”, a wtedy spalanie, osiągi i emisja szybko wymknęłyby się spod kontroli.
Potem ECU przelicza korekty
Sterownik nie działa na jednym stałym ustawieniu. Korzysta z map zapisanych w pamięci i na bieżąco je koryguje. Jeśli silnik jest zimny, mieszanka zwykle jest wzbogacana. Jeśli rośnie temperatura albo pojawia się większe obciążenie, ECU zmienia czas wtrysku, kąt zapłonu i pracę wybranych elementów pomocniczych. To właśnie dlatego dwa identyczne silniki mogą zachowywać się inaczej w mroźny poranek i inaczej po długiej jeździe autostradowej.
Przeczytaj również: Dym spod maski - jak rozpoznać przyczynę i bezpiecznie reagować
Na końcu pracują elementy wykonawcze
W praktyce polecenie sterownika realizują wtryskiwacze, cewki zapłonowe, przepustnica, elektrozawory zmiennych faz rozrządu, zawór EGR czy elementy sterujące doładowaniem. Element wykonawczy, czyli siłownik, zamienia sygnał elektryczny na ruch albo zmianę dawki. Jeśli któryś z nich zaczyna pracować z opóźnieniem, cały układ traci precyzję, nawet jeśli sam ECU jest sprawny.
To właśnie dlatego w następnym kroku trzeba przyjrzeć się elementom, które dostarczają sygnałów i wykonują polecenia. Bez tej mapy łatwo pomylić objaw z przyczyną.
Z czego składa się nowoczesny układ sterowania
W nowoczesnym aucie ten system jest rozrzucony po całym silniku i osprzęcie. Ja patrzę na niego jak na zestaw naczyń połączonych: jeśli jeden element podaje błędną informację, reszta zaczyna pracować w kompromisie. Auto jeszcze jedzie, ale zwykle kosztem kultury pracy, spalania i trwałości.
| Element | Rola | Co zwykle dzieje się przy awarii |
|---|---|---|
| Czujnik położenia wału korbowego | Podaje obroty i dokładne położenie tłoków. | Silnik ciężko odpala, gaśnie albo w ogóle nie podejmuje pracy. |
| Czujnik położenia wałka rozrządu | Pomaga zsynchronizować fazy pracy zaworów. | ECU gubi synchronizację, a rozruch staje się dłuższy i mniej pewny. |
| Przepływomierz lub czujnik ciśnienia | Określa ilość lub obciążenie powietrza zasysanego przez silnik. | Mieszanka robi się za bogata albo za uboga, rośnie spalanie i spada dynamika. |
| Sonda lambda | Mierzy skład spalin i zamyka pętlę regulacji. | Pojawiają się korekty składu mieszanki, nierówna praca i wyższa emisja. |
| Wtryskiwacze | Dawką paliwa sterują z dużą precyzją. | Silnik szarpie, nierówno pracuje albo traci moc pod obciążeniem. |
| Cewki i świece zapłonowe | W benzynie odpowiadają za zapłon mieszanki. | Pojawia się wypadanie zapłonów, drgania i brak płynności przy przyspieszaniu. |
| ECU | Liczy korekty i wydaje polecenia całemu układowi. | Włącza tryb awaryjny, zapisuje błędy i ogranicza osiągi. |
| Rozrząd mechaniczny | Synchronizuje ruch zaworów z ruchem tłoków. | Po przestawieniu lub zużyciu pojawia się hałas, utrata kompresji i ryzyko poważnej awarii. |
W praktyce najważniejsze są czujniki położenia i sterownik, bo to one tworzą logikę całej pracy. Jeśli jeden z tych sygnałów zacznie przekłamywać, silnik przez chwilę jeszcze działa, ale już nie tak, jak powinien. Z tego powodu trzeba odróżniać rozrząd od elektronicznego sterowania fazami i dawką paliwa.
Rozrząd, zmienne fazy i ECU działają razem, ale robią różne rzeczy
Ten podział ma znaczenie, bo objawy awarii często się nakładają. Silnik może tracić moc przez zły sygnał z czujnika wałka, ale równie dobrze winny bywa rozciągnięty łańcuch albo zacinający się elektrozawór zmiennych faz. Ja nie zakładam z góry jednej przyczyny, tylko sprawdzam, który element rzeczywiście przestał trzymać parametry.
| Układ | Co robi | Najczęstszy problem | Typowy objaw |
|---|---|---|---|
| Rozrząd mechaniczny | Utrzymuje synchronizację wału i wałka rozrządu. | Zużyty pasek, rozciągnięty łańcuch, napinacz lub przestawienie montażowe. | Hałas, nierówna praca, błędy synchronizacji, czasem utrata kompresji. |
| Zmienne fazy rozrządu | Przesuwa moment otwarcia i zamknięcia zaworów zależnie od warunków. | Zabrudzenie, słaby olej, uszkodzony elektrozawór lub zużyty element hydrauliczny. | Spadek mocy, szarpanie, gorsza elastyczność, kontrolka check engine. |
| ECU | Reguluje wtrysk, zapłon i korekty pracy silnika. | Zły sygnał z czujnika, problem z zasilaniem, masa lub wiązka. | Tryb awaryjny, trudny rozruch, nierówne obroty, błędy zapisane w pamięci. |
Mechaniczny rozrząd nie zastąpi elektroniki, a elektronika nie naprawi źle ustawionego rozrządu. To brzmi banalnie, ale w warsztacie właśnie na tym najczęściej wywracają się diagnozy. Gdy któryś z tych elementów zaczyna odstawać, objawy zwykle wychodzą wcześniej, niż kierowca się spodziewa.
Po czym poznać, że układ zaczyna szwankować
Objawy bywają mylące, bo jeden problem potrafi udawać kilka różnych usterek. Nierówna praca może wskazywać na zapłon, paliwo, dolot albo fazy rozrządu. Dlatego patrzę nie tylko na kontrolkę, ale też na dźwięk, reakcję na gaz i to, czy problem pojawia się na zimno, na ciepło, czy pod obciążeniem.
- Trudny rozruch - silnik kręci długo, zanim zacznie pracować, albo odpala dopiero po kilku próbach.
- Falujące obroty biegu jałowego - szczególnie zauważalne po odpaleniu i przy dojeżdżaniu do świateł.
- Spadek mocy - auto gorzej przyspiesza, zwłaszcza przy wyższych biegach i pod górę.
- Wyższe spalanie - sterownik nadrabia błędne dane większą dawką paliwa.
- Kontrolka check engine - często pojawia się przy błędach czujników, zapłonu lub synchronizacji.
- Metaliczny grzechot z przodu silnika - sygnał, że rozrząd, napinacz albo łańcuch mogą być już zużyte.
- Szarpanie i wypadanie zapłonów - typowe przy problemach z cewką, świecą lub dawkowaniem paliwa.
Jeżeli hałas narasta z dnia na dzień, nie odkładałbym wizyty w warsztacie. Jeśli problem dotyczy głównie biegu jałowego i jednocześnie zapala się kontrolka, częściej winny bywa czujnik, nieszczelność dolotu albo błędne korekty mieszanki. Właśnie dlatego sama obserwacja objawów nie wystarcza; trzeba je potwierdzić pomiarem.
Jak diagnozuję taki problem bez zgadywania
Gdy sprawdzam taki przypadek, nie zaczynam od wymiany części na próbę. Najpierw odczytuję błędy, potem patrzę na dane bieżące i dopiero później przechodzę do mechaniki. To zwykle oszczędza więcej pieniędzy niż jakikolwiek szybki „strzał” w ciemno.
| Narzędzie | Po co je stosuję |
|---|---|
| Interfejs OBD | Do odczytu kodów błędów i parametrów pracy silnika w czasie rzeczywistym. |
| Multimetr | Do sprawdzenia zasilania, masy i ciągłości wiązki. |
| Oscyloskop | Do oceny jakości sygnału z czujnika wału, wałka i innych elementów sterujących. |
| Dymownica | Do wykrycia nieszczelności dolotu, które rozwalają korekty mieszanki. |
| Pomiar kompresji | Do sprawdzenia stanu mechanicznego cylindrów i zaworów. |
- Odczytuję błędy i patrzę na zapisane warunki ich wystąpienia.
- Porównuję parametry bieżące: obroty, temperaturę, odczyty z lambda, położenie przepustnicy i korekty paliwowe.
- Sprawdzam zasilanie, masy, wiązki i szczelność układu dolotowego.
- Weryfikuję sygnał synchronizacji wału i wałka, najlepiej na oscyloskopie.
- Na końcu kontroluję ustawienie rozrządu, kompresję i pracę elementów wykonawczych.
Taki tok oszczędza pieniądze, bo odróżnia usterkę jednorazową od początku większego problemu. A skoro o pieniądzach mowa, dalej najważniejsze są nawyki eksploatacyjne.
Jak nie zamienić drobnej usterki w kosztowny remont
Najwięcej szkód robi nie sama awaria, tylko jazda z objawami, które ktoś zignorował. W silnikach kolizyjnych przestawiony rozrząd może doprowadzić do kontaktu zaworów z tłokami, a wtedy koszt rośnie bardzo szybko. Ja wolę zapobiegać niż tłumaczyć później, dlaczego „jeszcze dało się jechać”, ale już nie dało się naprawić tanio.
- Trzymam się interwałów wymiany rozrządu z dokumentacji producenta, a nie z internetowych skrótów myślowych.
- Stosuję olej o specyfikacji wymaganej przez dany silnik, bo od tego zależą napinacze, fazy rozrządu i praca hydrauliki.
- Nie ignoruję metalicznego grzechotu, stuków ani falowania obrotów po odpaleniu.
- Nie kasuję błędów przed diagnozą, bo to zaciera trop i utrudnia znalezienie przyczyny.
- Po wymianie paska, łańcucha albo elementów zmiennych faz sprawdzam synchronizację i korekty, a nie tylko to, czy silnik odpalił.
Gdybym miał zostawić jedną praktyczną zasadę, byłaby prosta: w tym obszarze nie czeka się na pełną awarię, tylko reaguje na pierwsze odchylenie w dźwięku, obrotach i błędach. Właśnie szybka kontrola rozrządu, czujników i ECU najczęściej decyduje o tym, czy kończy się na drobnej naprawie, czy na poważnym remoncie.
