Czujnik położenia wału korbowego to jeden z tych elementów, o których mało kto myśli, dopóki silnik nie zacznie kręcić bez efektu, gasnąć na ciepło albo pracować nierówno. W tym tekście wyjaśniam, za co odpowiada ten czujnik, po czym poznać jego usterkę, jak odróżnić ją od innych problemów i ile zwykle kosztuje naprawa. To praktyczny temat, bo w wielu autach jeden błędny odczyt potrafi zatrzymać cały układ sterowania silnikiem.
Najważniejsze rzeczy o czujniku wału, które warto wiedzieć od razu
- Sygnał z tego elementu pozwala sterownikowi ustalić moment wtrysku i zapłonu oraz obroty silnika.
- Najczęstsze objawy usterki to trudny rozruch, gaśnięcie na ciepło, nierówna praca i kontrolka check engine.
- W autach spotyka się głównie czujniki indukcyjne i Halla, które różnią się budową oraz sposobem sprawdzania.
- Sam czujnik nie zawsze jest winny, bo podobne objawy daje też wiązka, wtyczka albo koło sygnałowe.
- Wymiana zwykle kosztuje od kilkuset złotych, ale przy trudnym dostępie może być wyraźnie droższa.
Jak pracuje ten czujnik i po co sterownikowi jego sygnał
W praktyce to mały nadajnik informacji dla ECU. Sterownik silnika musi wiedzieć, w jakim położeniu jest wał korbowy i jak szybko się obraca, żeby dobrze dobrać wtrysk paliwa, moment zapłonu i synchronizację całej pracy jednostki. Bez tego silnik nadal może kręcić rozrusznikiem, ale komputer nie ma pewności, kiedy podać paliwo i kiedy wyzwolić zapłon.
Czujnik współpracuje z kołem sygnałowym, czyli wieńcem zębatym albo tarczą z otworami. Gdy obok czujnika przesuwają się zęby lub przerwy, zmienia się pole magnetyczne i powstaje sygnał, który sterownik potrafi odczytać. W nowoczesnych silnikach to nie jest dodatek, tylko jeden z fundamentów pracy całego układu.
Najprościej mówiąc: bez tego sygnału ECU traci orientację. A kiedy elektronika traci orientację, silnik zwykle robi się kapryśny bardzo szybko. Z tej logiki wynika też, że miejsce montażu i sam typ sensora mają znaczenie, więc przechodzę do tego, gdzie go szukać i jak się różnią wersje.

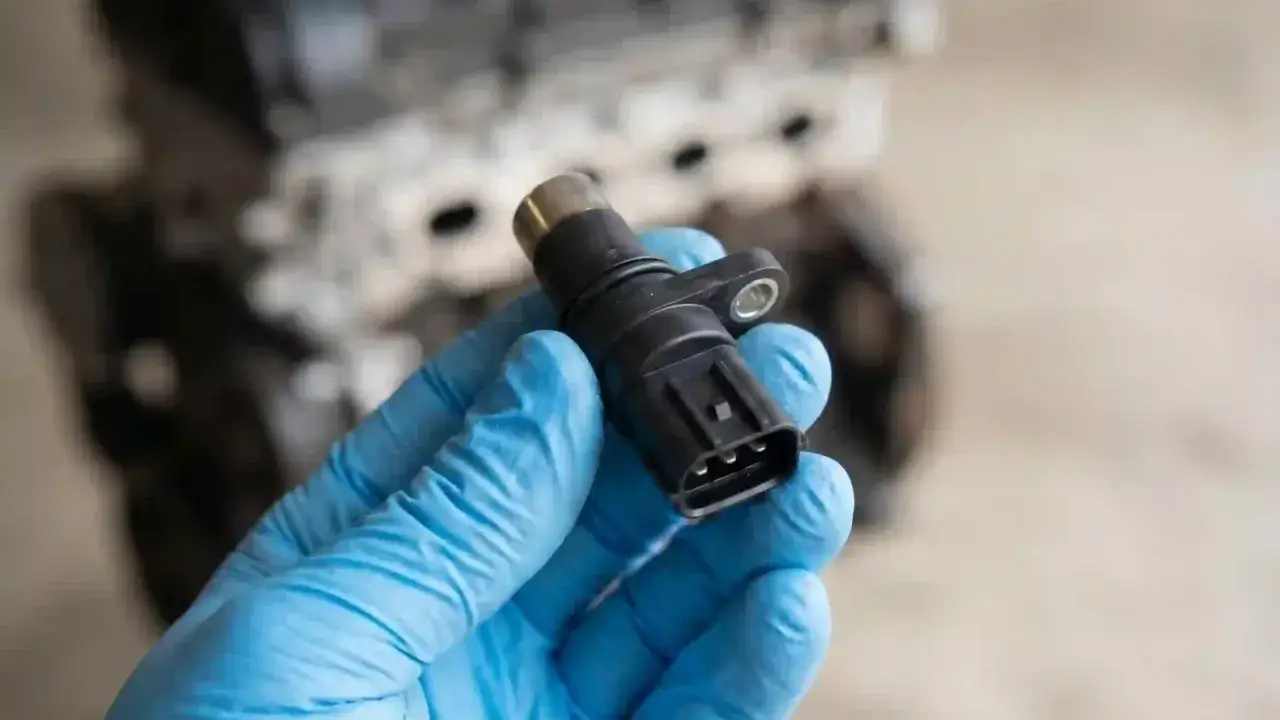

Gdzie go szukać i czym różnią się jego odmiany
Najczęściej znajdziesz go przy kole zamachowym, na styku silnika ze skrzynią biegów albo przy kole pasowym wału. W niektórych autach sensor siedzi niżej, przy obudowie rozrządu lub w pobliżu filtra oleju, więc bez dostępu do konkretnego modelu łatwo przeszukać pół komory na darmo. Zdarzają się też konstrukcje z dwoma czujnikami położenia wału, dlatego sama lokalizacja nie wystarcza do diagnozy.
| Typ | Jak działa | Na co zwrócić uwagę |
|---|---|---|
| Indukcyjny | Sam wytwarza sygnał przy zmianie pola magnetycznego. Zwykle ma 2 przewody. | Jest bardzo popularny, ale do oceny sygnału przydaje się pomiar napięcia podczas kręcenia rozrusznikiem. |
| Halla | Wymaga zasilania i wysyła sygnał cyfrowy. Zwykle ma 3 przewody. | Nie mierzy się go jak zwykłej cewki; ważniejsze są zasilanie, masa i przebieg impulsów. |
Współpracuje z kołem sygnałowym, które bardzo często ma układ 60-2 albo 36-1. Taki zapis oznacza liczbę zębów i brakujących zębów potrzebnych do synchronizacji. To detal, ale właśnie ten detal pozwala sterownikowi rozpoznać dokładne położenie wału. Kiedy już wiadomo, gdzie sensor siedzi i jakiego jest typu, łatwiej zrozumieć, dlaczego jego awaria daje tak charakterystyczne objawy.
Jakie objawy najczęściej wskazują na usterkę
Najbardziej typowy scenariusz jest prosty: rozrusznik kręci, ale silnik nie łapie albo łapie dopiero po dłuższym kręceniu. Równie częsty jest problem odwrotny, czyli auto odpala, ale po rozgrzaniu zaczyna gasnąć, szarpać albo traci obroty na biegu jałowym. Do tego dochodzi kontrolka check engine, zły odczyt obrotomierza i kod P0335, który zwykle oznacza brak sygnału albo nieprawidłowy sygnał z obwodu czujnika wału.
| Objaw | Co może oznaczać | Dlaczego nie wolno go ignorować |
|---|---|---|
| Silnik kręci, ale nie odpala | Sterownik nie dostaje informacji o położeniu wału lub dostaje sygnał zbyt słaby. | Bez synchronizacji wtrysk i zapłon mogą w ogóle nie ruszyć. |
| Gaśnięcie na ciepło | Sensor potrafi działać gorzej po nagrzaniu, a przewód traci kontakt. | To często pierwszy etap większej awarii, a nie przypadkowy epizod. |
| Nierówna praca i wypadanie zapłonu | Sygnał jest niestabilny albo zakłócony. | Silnik może wejść w tryb awaryjny i zacząć spalać paliwo mniej efektywnie. |
| Skaczący obrotomierz | ECU dostaje nielogiczne dane o prędkości obrotowej. | To wyraźny sygnał, że problem dotyczy nie tylko komfortu jazdy, ale synchronizacji pracy silnika. |
| Kontrolka check engine | Sterownik zapisał błąd związany z obwodem czujnika. | To już nie przeczucie kierowcy, tylko realny zapis w pamięci ECU. |
To, że objaw pasuje do tego czujnika, nie zamyka sprawy. Podobny obraz daje też czujnik wałka rozrządu, uszkodzona wiązka, korozja wtyczki, a czasem nawet problem z zasilaniem sterownika. Dlatego zanim zamówię część, sprawdzam diagnostykę i warunki, w jakich usterka się pojawia.
Jak sprawdzić problem bez wymieniania części na ślepo
Ja zaczynam od trzech rzeczy: odczytu błędów, oględzin wiązki i weryfikacji sygnału. Skaner OBD pokaże, czy sterownik widzi przerwę, brak sygnału albo niestabilny odczyt. Potem patrzę na wtyczkę, przewód i miejsce montażu, bo olej, opiłki, wilgoć i przetarcie izolacji potrafią zrobić większy bałagan niż sam czujnik.
| Metoda | Co daje | Ograniczenie |
|---|---|---|
| Diagnostyka OBD | Pokazuje zapisane błędy, w tym brak lub zakłócenie sygnału. | Nie powie sama z siebie, czy winny jest czujnik, wiązka czy sterownik. |
| Oględziny instalacji | Ujawniają korozję, pękniętą izolację, luźną wtyczkę i zabrudzenia. | Nie potwierdzają jakości sygnału pod obciążeniem. |
| Multimetr lub oscyloskop | Pozwalają sprawdzić zasilanie, masę i przebieg impulsów. | Wymagają znajomości typu czujnika i interpretacji wyniku. |
W czujniku indukcyjnym oceniam przede wszystkim sygnał generowany podczas kręcenia silnikiem, a w Hallu sprawdzam zasilanie, masę i przebieg impulsów. Omomierz bywa pomocny tylko w wybranych przypadkach; przy czujniku Halla łatwo nim wyciągnąć błędne wnioski, a czasem nawet zaszkodzić. Jeśli po podmianie na sprawny egzemplarz objaw zostaje, nie zatrzymuję się na samym sensorze, tylko szukam problemu dalej w instalacji lub kole sygnałowym.
Taka kolejność oszczędza pieniądze. Gdy diagnoza jest postawiona uczciwie, dopiero wtedy ma sens pytanie o koszt wymiany i o to, czy naprawa nie rozbije się o sam dostęp do części.
Ile kosztuje wymiana czujnika wału korbowego
Tu rozstrzał jest całkiem duży, bo cena zależy od dostępu, marki auta i tego, czy mówimy o samym sensorze, czy o komplecie z przewodem albo ekranowaniem. Sam element zwykle kosztuje około 100–500 zł, a robocizna najczęściej zaczyna się od około 100 zł i potrafi dojść do kilkuset złotych, jeśli trzeba demontować osłony, koło pasowe albo elementy przy skrzyni biegów. W praktyce całość często zamyka się w przedziale 200–900 zł, ale w trudniejszych konstrukcjach bywa drożej.
Jeśli dostęp jest prosty, wymiana zajmuje zwykle od 30 minut do około godziny. Przy gorszym dostępie trzeba liczyć 1–2 godziny, a czasem więcej, jeśli mechanik musi najpierw dostać się do złącza albo rozebrać kilka osłon. Po montażu warto skasować błąd w sterowniku i sprawdzić, czy silnik odpala zarówno na zimno, jak i po rozgrzaniu.
Największy błąd to jednak zakładać, że nowa część zawsze rozwiąże temat, bo czasem źródło problemu siedzi obok. I właśnie dlatego przed ostateczną decyzją dobrze jest odróżnić uszkodzony sensor od awarii przewodów, zasilania albo samego koła sygnałowego.
Kiedy winny nie jest sam sensor, tylko instalacja albo inny element
To jest moment, w którym najłatwiej przepalić pieniądze. Objawy identyczne z usterką czujnika daje przetarty przewód, zaśniedziała wtyczka, słaba masa, uszkodzone koło zębate na wale, a nawet źle ustawiony rozrząd. Jeżeli błąd wraca od razu po skasowaniu, a rozruch nadal jest losowy, ja najpierw sprawdzam zasilanie i ciągłość przewodów, dopiero potem sam element.
- Jeśli problem pojawia się po rozgrzaniu, sprawdzam też, czy przewód nie traci kontaktu pod wpływem temperatury.
- Jeśli obrotomierz zachowuje się nielogicznie, patrzę na wiązkę i punkty masowe.
- Jeśli usterka wróciła po naprawie rozrządu, kontroluję ustawienie mechaniczne i koło sygnałowe.
- Jeśli w aucie są dwa sensory, porównuję ich sygnały zamiast strzelać w ciemno.
W wielu autach podobny obraz daje też czujnik wałka rozrządu, więc nie wolno oceniać sprawy po jednym kodzie błędu. Dla kierowcy liczy się nie nazwa elementu, tylko to, czy układ odzyskał stabilny sygnał i przestał gubić synchronizację. Jeśli chcesz ograniczyć ryzyko powrotu usterki, po naprawie warto zrobić jeszcze kilka prostych rzeczy.
Co sprawdzam po naprawie, żeby problem nie wrócił
Po wymianie nie kończę pracy na wkręceniu nowego elementu. Kasuję błędy, odpalam zimny i rozgrzany silnik, sprawdzam stabilność obrotów oraz upewniam się, że wiązka nie ociera o gorące elementy. Jeśli sensor siedzi blisko skrzyni albo koła pasowego, oglądam też mocowanie i odstęp roboczy, bo nawet lekki luz potrafi rozjechać odczyt.
Warto też zerknąć na samą wtyczkę po kilku dniach jazdy. Jeżeli pojawia się olej, wilgoć albo ślady utlenienia, problem może wrócić szybciej, niż kierowca zdąży uznać naprawę za zakończoną. Dobrze wykonana diagnoza nie polega na wymianie najtańszego podejrzanego, tylko na znalezieniu miejsca, w którym sygnał naprawdę się gubi.
Jeśli objaw pojawia się tylko na gorącym silniku, to zwykle pierwszy trop jest właśnie tu: w czujniku, w jego zasilaniu albo w przewodzie, który przy temperaturze przestaje trzymać parametry.
